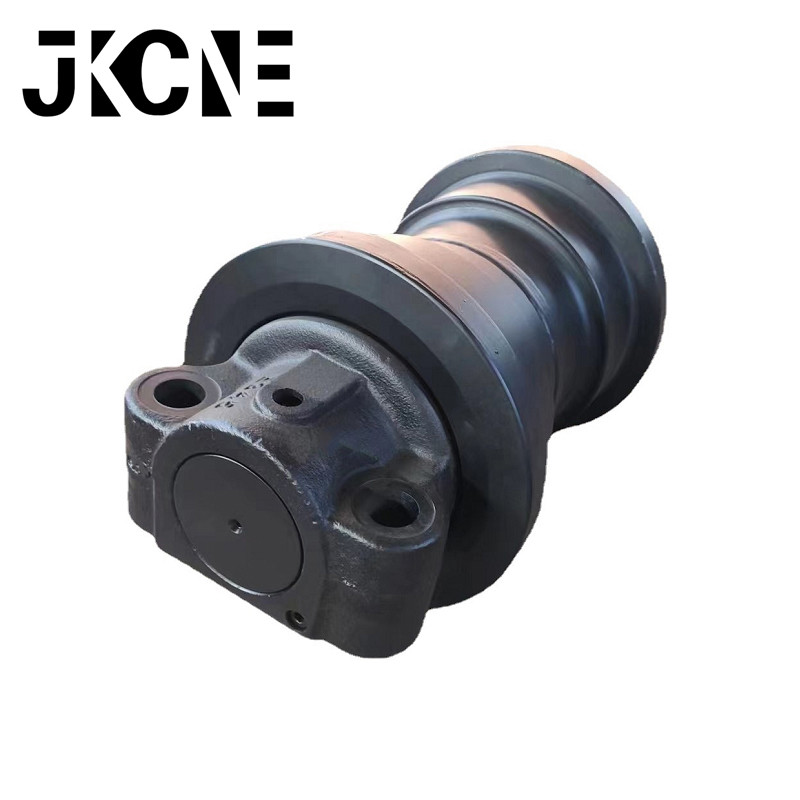

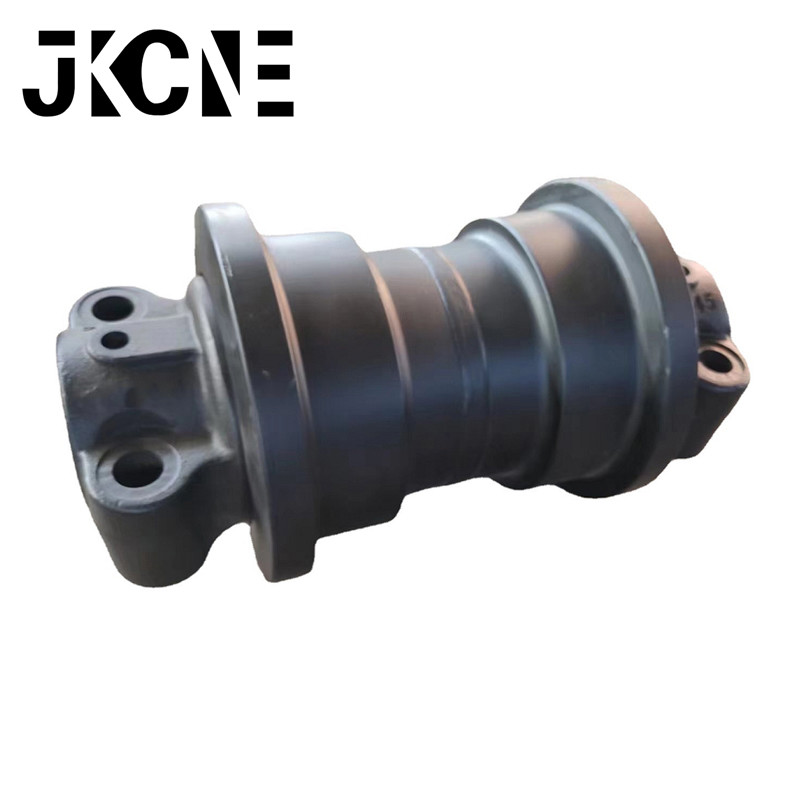

rodillo inferior de oruga de excavadora tren de rodaje de rodillos de oruga de rodillos D20 de doble vía
Los tipos de ruedas de apoyo que se utilizan para las orugas combinadas y las orugas integrales o de goma son diferentes: las ruedas de apoyo de las orugas combinadas ruedan sobre el riel de guía, mientras que las ruedas de apoyo de las orugas integrales o de goma ruedan sobre la zapata de la oruga.
Hay dos tipos de ruedas de apoyo para vías combinadas, como se muestra en la Figura 1. Una es de pestaña simple y la otra es de pestaña doble.El primero es fácil de fabricar;Por lo tanto, se usa más comúnmente, y el último se usa con menos frecuencia.El propósito de tener una pestaña es evitar que la vía se mueva lateralmente con respecto a ella, para evitar el descarrilamiento durante los giros.La altura de la brida suele ser de 10-20 milímetros.Para reducir la fricción entre el lado de la pestaña de la rueda y el lado del riel guía, el lado de la pestaña de la rueda a menudo se convierte en un plano inclinado, con un ángulo inclinado α = 20 ° ~ 30 °
